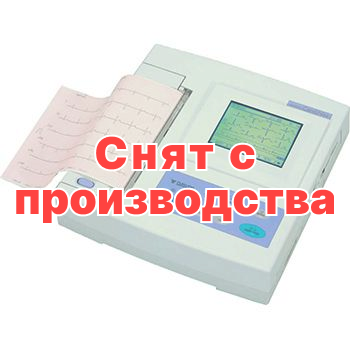

Электрокардиограф 12-канальный Fukuda FX-7402

Двенадцатиканальный электрокардиограф Fukuda FX-7402, позволяющий производить запись ЭКГ 12 стандартных отведений в ручном и автоматическом режиме. Аппарат может быть модифицирован подключением программных картриджей: PC-7403 (анализ и интерпретация) и PC-7404 (анализ, интерпретация и подключение к стресс-системе). На бумаге шириной 210 мм обеспечивается большой формат распечатки данных. Кроме кривых ЭКГ распечатываются данные измерений, R-R интервалы, тренды. При использовании программных картриджей на печать выводятся данные анализа, интерпретации, данные обследования с помощью стресс-системы.

Жидкокристаллический дисплей кардиографа Fukuda FX-7402, кроме отображения данных обследования выполняет роль панели управления простым касанием экрана. Оптимальный для обзора дисплей с задней подсветкой обеспечивает в реальном масштабе времени отображение одновременно 12 отведений. Кардиограф имеет встроенную память на 300 сообщений (измерений). Каждая ЭКГ автоматически выделяется и записывается в память для последующего воспроизведения.

Память кардиографа может быть расширена за счет использования PC-карты памяти. Кардиограф имеет порт для связи с компьютером с помощью дополнительного программного обеспечения.

Технические характеристики Fukuda FX-7402

Блок ЭКГ:

• Отведения: 12 стандартных отведений
• Выбор чувствительности: 1/4; 1/2; 1; 2 см/м В ручной или автоматический режим
• Постоянная времени: Более 3.2 с
• Частотная характеристика: 0.05 Гц-150 Гц (на уровне –3дБ)
• Коэффициент режекции основного режима: Более 103 дБ
• Максимальный электродный потенциал: Более ± 550 мВ
• Аналогово-цифровое преобразование: 18 Бит
• Частота выборки: 8000 выборок/сек/канал
• Фильтры: Переменного тока: 50 мм 60 Гц, менее –20 дБ. Мышечный: 25 или 35 Гц; -3 дБ (-6 дБ/октава)
• Дрейф-изолинии: 0.25 или 0.5 Гц; -3 дБ (-6 дБ/октава)

Память:

• Встроенная память: свыше 300 сообщений (измерений)
• PC карта пямяти: свыше 1000 измерений (при использовании PC карты емкостью 2 MB)

Дисплей:

• Жидкокристаллический с задней подсветкой и функцией управления кардиографом касанием экрана.
• Область изображения: 115 мм (по горизонтали) х 86 (по вертикали)
• Разрешающая способность: 320 х 240 точек
• Отображение: 3/6/12 каналов

Управление электрокардиографом FUKUDA FX-7402:

• Устройство управления: экран чувствительный к касаниям оператора и кнопки мембранного типа

Принтер:

• Метод печати: линейка термоэлементов
• Скорость протяжки бумаги: 5; 10; 12.5; 25 или 50 мм/сек
• Бумага для записи: Роликовая 210 мм x 30 м (OP-69TE)

Интерфейсы:

• Серийный порт: RS-232C; 1 порт
• Порт PC-карты памяти: PCMCIA, 1 порт
• Внешний дисплей: SVGA, 800 х 600 пикселей

Безопастность:

• Ограничительный стандарт: IEC 60601-1; IEC 60601-2-25
• Защита от электрического тока: Класс 1 (тип CF) и внутренне защищенное оборудование (тип CF)

Электропитание:

• Переменного тока: 100-240 В 50/60 Гц (универсальное)
• Постоянного тока: 9.6 В

Габариты:

• 335 х 346 х 100 мм
• Масса: 6 кг

Базовая конфигурация электрокардиографа Fukuda FX-7402

• 12-канальный кардиограф Fukuda FX-7402 - 1 шт.
• 10 электродный кабель пациента - 1 шт.
• Электроды для конечностей - 4 шт.
• Грудные электроды - 6 шт.
• Регистрационная термобумага - 1 рул.
• Сетевой кабель - 1 шт.
• Гель для ЭКГ - 1 тюбик
• Инструкция по эксплуатации (рус.) - 1 шт.

Дополнительно

• Программный картридж PC-7403 интерпретация
• Программный картридж PC-7404 интерпретация + стресс система
• Тележка OA-301
• Аккумуляторная батарея 8/HRY-4/3 AFD
• Связь с ПК
