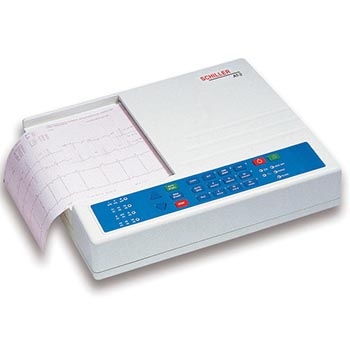

Электрокардиограф 6-канальный Cardiovit AT-2

Спроектированный по уникальным передовым технологиям, 6-канальный электрокардиограф САRDIOVIT AT-2 полностью соответствует международным стандартам качества.

Он позволяет проводить одновременную регистрацию 12 отведений, распечатывать 6 каналов в режиме реального времени всего за 5,25 или 50 секунд. Кроме того, данное устройство имеет функцию копирования, посредством которой можно создавать копии данных в неограниченном количестве.

Технические характеристики

Основные габариты электрокардиографа: 400х100х330 мм
Масса: 4,8 кг
Частотный диапазон цифровой регистрации: 0-150 Гц (IЕС/АНА).
Класс безопасности: CF по классификации IЕС 601-1 и 601-2-25.
Класс защиты: I по классификации IЕС 601-1 (С встроенным источником питания), VDE, UL и SEV, IIа согласно RL 93/42/EEC
Панель управления и клавиатура: эластичные удобные клавиши, световые индикаторы.
Время работы батареи: 6 часов обычной работы или печать 400 отчетов.
Время подзарядки батареи: 15 часов для полностью разряженной батареи (<3 часов до 60%)
Расход энергии: Максимум 28 Вт
Скорость подачи бумаги: 5/25/50 мм/сек (в ручном режиме)
Характеристика бумаги: термочувствительная, Z-образно сложенная (формат А4), перфорированная постранично, длина прибл. 60 м.
Вход сигнала от пациента: полностью изолирован и защищен от дефибрилляционного напряжения (только при использовании кабеля пациента фирмы SCHILLER).
Подтверждение: СЕ согласно 93/42/EEC
Ток утечки: <5 мкА.
12 синхронных отведений: стандартные/кабрера;
Чувствительность: 5/10/20 мм/мВ настраивается автоматически или выбирается в ручную.
Регистрация кривых: 6 каналов (расположение оптимизировано для ширины 200 мм, изолинии настраиваются автоматически).
Миографический фильтр (фильтр мышечного тремора): 25 или 35 Гц, программируемый, действует только на распечатываемую ЭКГ и на функцию копирования.
Сетевой фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц сетевых помех без искажений основного сигнала, при помощи цифрового адаптивного фильтра.
Линейный частотный фильтр: обеспечивает фильтрацию наложенных 50 или 60 Гц синусоидальных помех с помощью цифрового адаптивного фильтра.

Световые индикаторы:

работы аккумулятора и малого заряда аккумулятора (режим мерцания);
состояние фильтра (вкл/выкл);
группы отведений;
подключение сети;
плохого контакта электродов.
отсутствие бумаги или неправильно заправленной бумаги.

Требования к напряжению питания:

100/130/230/240 В (перем. Ток), 50/60 Гц
автономная работа от встроенных аккумуляторов
встроенное подзарядное устройство
световая индикация работы от сети и аккумуляторов

Процесс печати:

25 мм/сек;
термочувствительная головка высокого разрешения;
8 точек на мм (амплитудная ось).

Условия эксплуатации:

крайние рабочие температуры: 10°С - 40°С;
температура хранения 0 С - 55 С;
относительная влажность: 25 – 95 % (без конденсации);
атмосферное давление: от 700 до 1060 кПа

Регистрация данных:

список ЭКГ регистраций;
с дополнительной программой измерения и интерпретации + ЭКГ: результаты измерений ЭКГ (интервалы, амплитуды, электрические оси), усредненные комплексы с дополнительными отметками, интерпретация ЭКГ.

Программа для автоматического представления ЭКГ:

6 каналов представления 12-ти одновременно получаемых стандартных отведений на одной странице 210х297 мм (формат А4);
Возможность переформатирования.

Усилитель ЭКГ:

Макс. потенциал электрода: +300 мВ (пост. Ток);
Одновременная, синхронная регистрация сигналов со всех 9 активных электродов( = 12 стандартным отведениям).
Цифровое разрешение: 5 В;
Динамический диапазон: +10 мВ (перем. Ток);
Частота дискретизации: 1000 Гц;
Постоянная времени: 3,2 сек.
Частотный отклик: от 0,05 до 150 Гц (-3 дБ);
Входной импеданс: >10Мом
Определение пейсмейкера: >+2 мВ/>0,1 мсек.
Режим общего отклонения: >100 дБ/50 или 60 Гц.

Варианты комплектации

Модель представлена в нескольких вариантах модификации:

CARDIOVIT АТ-2 Standard - 6/12-и канальный электрокардиограф без ЖК экрана, имеет стандартные принадлежности, работа от сети и от встроенных аккумуляторов; 400x330x101 мм (д/ш/в); 4.8 кг.
CARDIOVIT АТ-2 / С - AT-2S + программа анализа «С» (таблица измерений, усредненные комплексы, интерпретационные сообщения).
CARDIOVIT АТ-2 Plus - 6/12-и канальный электрокардиограф, ЖК экран 120x90 мм, встр. интерфейс RS-232, стандартные принадлежности, работа от сети и от встроенных аккумуляторов; 400x330x101 (д/ш/в); ок. 5 кг.
CARDIOVIT АТ-2 Plus / С - AT-2 Plus + программа анализа «С» (таблица измерений, усредненные комплексы, интерпретационные сообщения для детей и взрослых).
Опция Memory для Cardiovit АТ-2 plus. Программное обеспечение Memory (память на 40 ЭКГ).
Опция Spirometry для Cardiovit АТ-2 plus. Комплект для спирометрии включает датчик SP-260/SP-250, калибровочный насос 2 л, комплект загубников, зажим для носа. Тесты: ЖЕЛ, ФЖЕЛ, МВ, ММВ, до/после медикации.
